以下是HDPE土工膜完整性的主流检测方法及技术要点，依据应用场景分类说明：

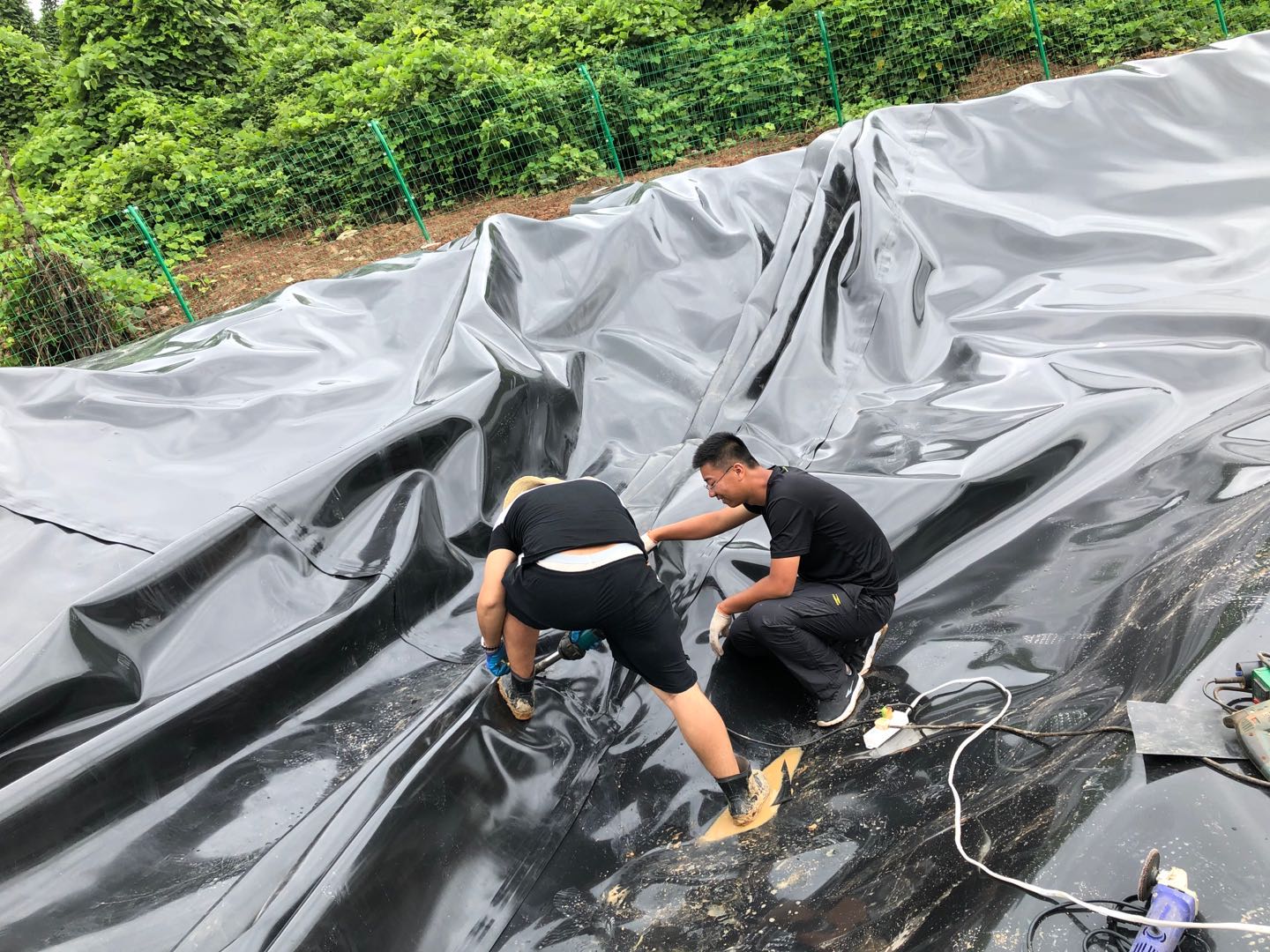

‌一、焊缝专项检测‌


‌气压检测法‌


‌适用对象‌：热熔焊接形成的双轨焊缝（中间含气腔）。


‌操作流程‌：封闭焊缝两端气腔→加压至250kPa并保压3-5分钟→压力降至≥240kPa为合格。

‌标准要求‌：合格率需达100%。

‌真空检测法‌


‌适用对象‌：挤压焊接的单轨焊缝。


‌操作流程‌：在焊缝处覆盖真空罩→抽真空至25-35kPa负压→观察皂液是否产生气泡判断密封性。

‌标准要求‌：真空度稳定无泄漏为合格，合格率100%。

‌电火花检测法‌


‌适用对象‌：复杂地形焊缝或预埋铜线的挤压焊缝。


‌原理‌：35kV高压脉冲探头扫描焊缝，铜线处漏电则激发火花报警。

‌精度‌：可识别≥1mm破损。

‌二、覆盖层下膜体检测‌


‌双电极法（水枪法/喷水法）‌

‌适用场景‌：膜面覆盖泥沙/水层（厚度＜30cm）。

‌原理‌：电极在覆盖层移动→测量电容或介电常数异常→定位破损点。


‌要点‌：覆盖层需湿润；可探测≥6mm孔洞，定位误差＜50cm。

‌偶极子法‌


‌适用场景‌：厚覆盖层（如土工布、砂土）。


‌原理‌：地表电极注入低频交流电→缺陷处电场畸变→电位差突增定位破损。


‌优势‌：无需裸露土工膜，适合施工后检测。


‌三、破坏性抽检与辅助方法‌


‌焊缝强度破坏试验‌


每1000m焊缝截取1000mm×350mm样本做拉伸测试，强度需符合GB/T17643标准。

‌真空罩气泡观测法‌


手动真空泵配合皂液，快速筛查焊缝气密性。
