格室片的拉伸屈服强度(MPa) |
焊接处抗拉强度(N/cm) |
格室组间连接处抗拉强度
片中间(N/cm) |
格式组间连接处抗拉强度
片边缘(N/cm) |
|
材质为PP |
材质为PE |
材质为PP |
材质为PE |
材质为PP |
材质为PE |
材质为PP |
材质为PE |
|
TGLG-50-400 |
≥23.0 |
≥20.0 |
≥100 |
≥100 |
≥120 |
≥120 |
≥200 |
≥200 |
|
TGLG-100-400 |
|
TGLG-150-400 |
|
TGLG-200-400 |
土工格室施工方案
施工方法：
1、工作面：已有部分坡面已满足要求，坡面修复施工正在进行，工作面将陆续提供，坡面平整度关系到土工格室植草防护的成败。坡面凹凸不平时铺设土工格室易产生应力集中，使格室焊点开裂，造成格室跨踏等。因此，必须整平坡面至设计要求，并采用人工修坡，清除坡面浮石，危石等。
2、铺装格室的边坡应设主排水沟系，相邻两条沟之间保持4m的距离，排水沟与公路边沟相连通，使路面积水顺边沟流入排水道进入公路边缘，以免路面积水，防止冲刷格室护坡。
3、对坡面进行顶平整处理，清除不利于格室铺设的一些杂物，使坡面保持平整，结实，亦可先洒一层优质土壤，以利植物生长。

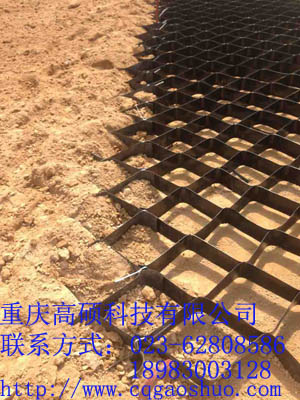

4、格室应以主受力方向，由上向下铺设，使格室片材重垂直于公路路基。绝不可横向铺设。5、充分张开格室组件，并在顶部每格钉入一个钩形铆桩，要求铆桩的长度为格室本身高度的2倍加30cm，如5cm格室，它的铆桩应为2×5cm+30cm，为40cm长度，10cm格室它的铆桩应为2×10+30为50cm长，两边顺排水沟边钉入铆桩，可用竹木类桩状物，主要起到张开格室的作用，中间及底部亦可用竹木类桩状物张拉格室，顶部铆桩主要起到悬挂和铆结格室的作用，应使用较好的材料，如钢杆等。钢杆必须垂直于坡面，其它的主要起到施工时张拉格室的作用，可用材料相对简单。

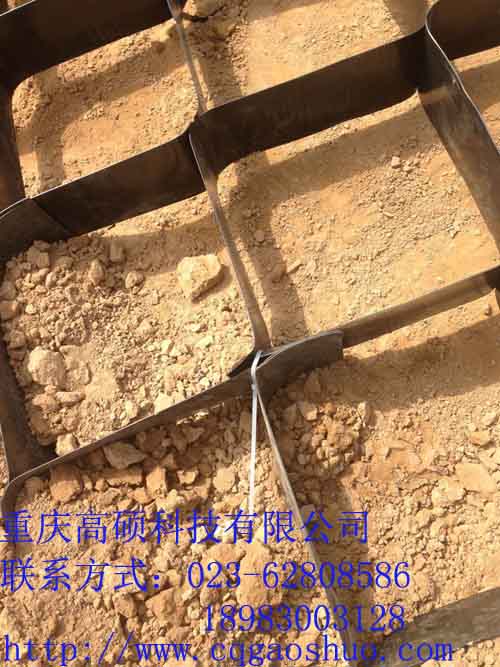

6、格室张拉开并铆紧后，用适合种植草皮或草籽的优质泥土由上往下填充格室空间，填充上应以格室高度的1.2倍为佳,并拍打结实,及时种上植被。
7、用于公路下边坡时，排水沟应与路肩挡水沟造物联接以利排泄路面积水，且不冲刷护坡，用于公路上边坡时，应在上边坡顶线上设立阻水沟，使上边坡高处的积水阻水沟流入排水沟，
避免积水直接冲刷护坡，上边坡应尽量使用高度较高的土工格室。
8、施工完成后，应做好复检工作，对张拉不充分成顶铆桩不结实的应及时返工，直到草皮或草种完全成活。
土工格室施工的注意事项
1、锚杆成孔位置，必须位于格室对角上方，以保证格室重量能传到锚杆上。
2、格室与格室之间必须完全连接，以形成片，连成一个整体。
3、为防止水流对格室的冲刷，在坡顶建筑一道防水埂，防止雨水从坡顶灌入冲毁格室和对排水不畅通处，及时疏通。
