本公司专业生产复合膜。可生产一布一膜、二布一膜和多布多膜（基布采用针刺土工布，也可采用长丝机织布、塑料纺织布）。该生产工艺既保持了土工基布的良好力学性能，又使复合产品薄膜厚度均匀，剥离强度高，避免了薄膜上气孔、砂眼的形成，大大的提高了膜的抗渗强度，薄膜表面采用压花处理，增加了成膜的摩擦系数，既提高了防渗工程的稳定性，又方便了施工。
产品规格：
1. 一布两膜
基布： 100-1000g/m 膜厚： 0.1-1.5mm
2. 一布一膜
基布： 100-1000g/m 膜厚： 0.1-1.5mm
3. 两布一膜
基布： 80-600g/m 膜厚： 0.2-1.5mm
复合土工膜是由长丝土工布或短纤土工布与 PE土工膜经热复合而成，具有平面排水、有防渗的优良特性。复合土工膜分为一布一膜和两布一膜，宽幅4-6m，重量为200—1500g/平方 米，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能好，变形模量大，耐酸碱抗腐蚀，耐老化，防渗性能好等特点。能满足水利、市政、建筑、交通，地铁、隧道、工程建设中的防渗，隔离，补强，防裂加固等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。常用于堤坝、排水沟渠的防渗处理， 以及废料场的防污处理。
复合土工膜性能指标（GB/T17642-1998 ）
|
序号 |
项 目 |
指 标 |
允差，％ |
备 注 |
|
1 |
单位面积质量（ g/m 2 ） |
按设计或合同规定 |
-10 |
|
|
2 |
幅宽（ cm） |
按设计或合同规定 |
-1.0 |
|
|
3 |
断裂强力（ KN/m） |
按设计或合同规定 |
-5 |
纵横向 |
|
4 |
断裂伸长率（％） |
30-100 |
符合设计要求 |
纵横向 |
|
5 |
撕破强力（ KN） |
按设计或合同规定 |
-8 |
纵横向 |
|
6 |
CBR顶破强力（KN） |
按设计或合同规定 |
-5 |
|
|
7 |
剥离强度（ N/cm） |
6 |
不低于标准 |
纵横向 |
|
8 |
耐静水压（ MPa） |
按表 3 |
不低于标准 |
|
|
9 |
渗透系数（ cm/s） |
按设计或合同规定 |
符合设计要求 |
|
复合土工膜技术标准
|
项目 |
指标 |
|
单位面积质量 g/m 2 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
膜材厚度 mm |
0.25-0.35 |
0.30-0.50 |
|
断裂强力 KN/m |
5.0 |
7.5 |
10.0 |
12.0 |
14.0 |
16.0 |
18.0 |
|
断裂伸长率 % |
30-100 |
|
CBR 顶破强力 KN |
1.1 |
1.5 |
1.9 |
2.2 |
2.5 |
2.8 |
3.0 |
|
撕破强力 KN |
0.15 | ,
0.25 |
0.32 |
0.40 |
0.48 |
0.56 |
0.62 |
|
剥离强度 N/cm |
大于等于 6 |
大于等于 6 |
|
耐静水压 |
膜材厚度 mm |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
|
一布一膜 Mpa |
0.4 |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
1.4 |
|
二布一膜 Mpa |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
|
|
产品特性：集防渗排水于一体、强度高、摩擦系数大、耐穿刺、耐老化、耐酸碱、防止水土流失。
产品用途：主要用于水利、交通、隧道、机场、冶金尾矿、垃圾处理场、屋面防渗等各种加筋防渗工程。
复合土工膜的使用年限问题，主要是由塑料薄膜是否失去防渗隔水作用而定，据国家标准规定，水工用的厚度为0.2m的加稳定剂的聚乙烯薄膜，在清水条件下工作年限可达40~50年，在污水条件下 工作年限为30~40年。因此复合土工膜的使用年限足以满足大坝防渗要求的使用年限。

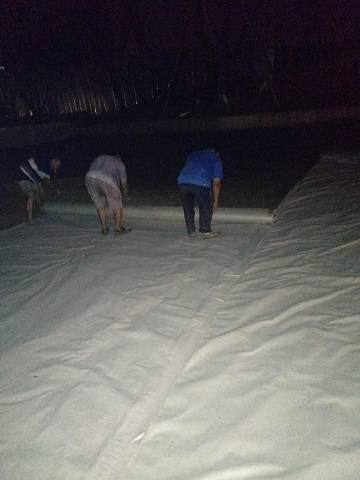

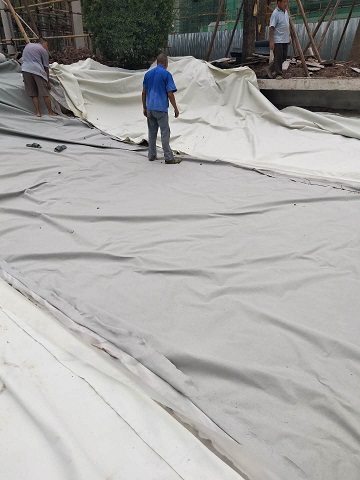

注意事项：
1、施工人员必须穿无钉鞋或胶底鞋，禁止在土工膜上任意踩踏。

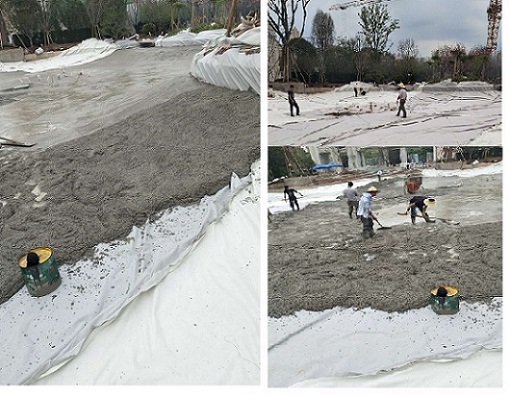

2、铺膜后应及时进行防护层施工，防止热收缩引起土工膜变形及紫外线照射引起土工膜老化。
3、禁止接触可引起聚烯烃性能变化的化学物质，以免土工膜发生永久变形。
4、机械不得直接碾压土工膜表面。
 |
